Um coletor de fraturamento é um sistema de distribuição de fluido de alta pressão usado em operações de fraturamento hidráulico (fracking) para direcionar, controlar e distribuir fluido de fraturamento pressurizado de vários caminhões-bomba para uma ou mais cabeças de poço simultaneamente. Resumindo: sem coletor de fraturamento , é fisicamente impossível coordenar a produção de 10 a 40 bombas de alta pressão em um único poço nas pressões e vazões exigidas pelas operações modernas de completação. Um típico coletor de fraturamento deve suportar pressões de trabalho de 10.000–20.000 psi e taxas de fluxo superiores a 100 barris por minuto (bpm), tornando-o um dos equipamentos mais exigentes mecanicamente em qualquer local de poço. Este artigo explica como coletor de fraturamentos trabalho, os principais tipos de projeto, critérios de seleção, melhores práticas operacionais e a tecnologia em evolução que remodela esta categoria crítica de equipamentos.
O que é um coletor Frac? Função e componentes principais
Um coletor de fraturamento funciona como o centro de fluido central de uma propagação de fraturamento hidráulico - agregando o fluxo de várias unidades de bomba, fornecendo capacidade de isolamento e controle de fluxo e fornecendo fluido a pressão controlada para o ferro de tratamento da cabeça do poço. É conceitualmente semelhante a um cruzamento rodoviário: múltiplas faixas de tráfego de alto volume (caminhões-bomba) se fundem em um caminho de fluxo controlado que leva a um único destino (o poço).
Um função central de um coletor de fraturamento é triplo: distribuição de fluidos, equalização de pressão e flexibilidade operacional. Sem um coletor, conectar 20 caminhões-bomba individuais diretamente a uma única cabeça de poço exigiria um emaranhado incontrolável de ferro de alta pressão, sem nenhuma maneira de isolar bombas individuais para manutenção, alternar entre poços sem interromper o trabalho ou gerenciar picos de pressão decorrentes de partidas e paradas de bombas.
Componentes principais de um coletor Frac
- Corpo da plataforma (furo principal): O tubo central ou corpo forjado através do qual todo o fluido flui. Os diâmetros do furo principal normalmente variam de 4 a 7 polegadas (nominal), com espessura de parede projetada para suportar pressões de ruptura de 1,5–2× a pressão de trabalho. Um maioria dos corpos da plataforma são feitos de aço cromolítico 4130 ou 4140, tratados termicamente para resistências de escoamento acima de 100.000 psi.
- Conexões de entrada (lado da bomba): Conexões individuais de alta pressão onde as linhas de descarga do caminhão bomba são conectadas. Um padrão coletor de fraturamento tem de 8 a 24 portas de entrada, cada uma equipada com uma válvula macho ou válvula gaveta para isolamento individual da bomba. Os tipos de conexão incluem união de martelo (Fig. 1502 ou 2002), flangeada ou sistemas proprietários de conexão rápida.
- Conexões de saída (lado do poço): Saídas de alta pressão que conduzem ao ferro de tratamento e à cabeça do poço. As operações de almofadas de múltiplos poços usam coletores com 2 a 8 portas de saída para permitir o tratamento simultâneo ou sequencial de vários poços sem necessidade de montagem entre os estágios.
- Válvulas de isolamento: Válvulas gaveta ou válvulas macho em cada porta de entrada e saída permitem o isolamento individual de qualquer bomba ou conexão de poço sem desligar toda a extensão. Essas válvulas são normalmente acionadas hidraulicamente ou manualmente, classificadas para a pressão total de trabalho do coletor.
- Válvula de alívio de pressão (PRV): Um safety-critical component that automatically vents fluid if manifold pressure exceeds the maximum allowable working pressure (MAWP). PRVs are typically set at 105–110% of MAWP.
- Manômetros e portas de instrumentação: O monitoramento da pressão em tempo real em vários pontos permite a detecção precoce de restrições de fluxo, vazamentos em válvulas ou anomalias na bomba. Modernooo coletor de fraturamentos integrar transdutores de pressão eletrônicos conectados ao sistema de aquisição de dados da van de tratamento.

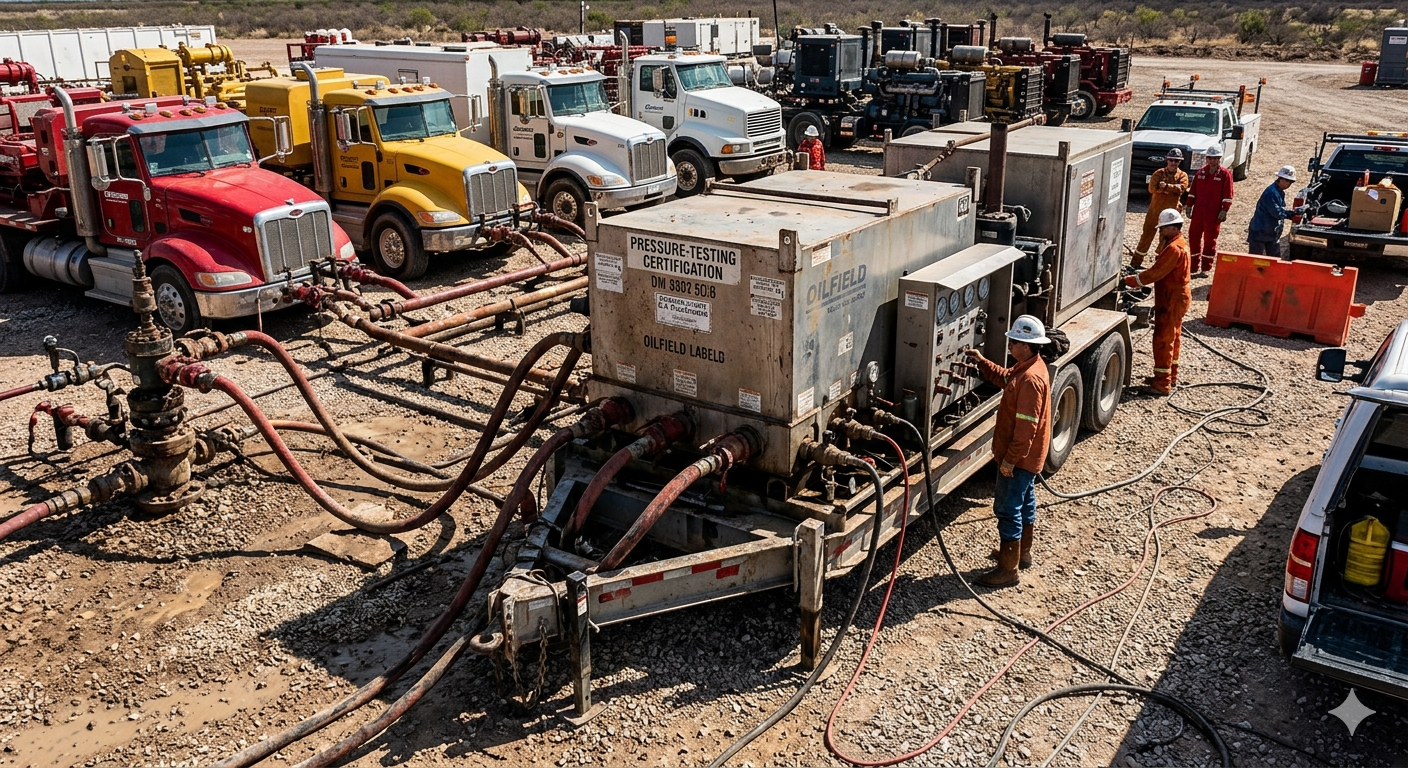

- Estrutura de skid/reboque: O conjunto do coletor é montado em um skid de aço ou em um trailer rodoviário para transporte e implantação rápida. As unidades montadas em reboques podem ser posicionadas e conectadas em 45 a 90 minutos por uma equipe de fraturamento padrão.
Tipos de coletores Frac: Tradicional vs. Zipper vs.
O coletor de fraturamento O mercado evoluiu de simples coletores de poço único para sistemas sofisticados de múltiplos poços, capazes de suportar o fraturamento simultâneo de poços adjacentes. Três configurações principais dominam as operações modernas:
| Parâmetro | Coletor de Poço Único | Coletor de zíper | Coletor combinado/multipoços |
|---|---|---|---|
| Poços Servidos | 1 | 2 (alternado) | 2–8 |
| Portas de entrada típicas | 8–16 | 16–24 | 20–40 |
| Pressão de trabalho típica | 10.000–15.000 psi | 10.000–15.000 psi | 10.000–20.000 psi |
| Modo Operacional | Estágios sequenciais | Umlternating between 2 wells | Simultâneo ou sequencial |
| Tempo de montagem | 45–90 minutos | 2–4 horas | 4–8 horas |
| Utilização da bomba | ~60–70% | ~80–90% | ~85–95% |
| Custo de capital (relativo) | Baixo (linha de base) | Médio (40–80%) | Alto (100–200%) |
| Melhor Aplicação | Almofadas de poço único, exploratórias | Almofadas de 2 poços, perfuração de almofadas | Almofadas de múltiplos poços, fraturamento simultâneo |
Tabela 1: Comparação das três configurações do coletor de fraturamento primário pelos principais parâmetros operacionais e comerciais. Os coletores Zipper e Combo proporcionam uma utilização significativamente maior da bomba ao custo de maior complexidade e investimento de capital.
O Zipper Frac Manifold: How It Doubles Pump Efficiency
O coletor de fraturamento com zíper é a inovação operacional mais significativa no projeto de coletores de fraturamento das últimas duas décadas. Em uma configuração de zíper, uma única bomba espalhada alterna entre dois poços adjacentes – enquanto um poço está sendo fraturado, o outro está sendo perfurado e preparado para o próximo estágio. Isso elimina o tempo não produtivo (NPT) entre os estágios, que representa 30–40% do tempo total de conclusão em operações de poço único.
O hydraulic advantage is equally significant: research has shown that zipper fracturing on adjacent parallel laterals creates fracture interference patterns that extend total stimulated reservoir volume (SRV) by 15–25% compared to sequential single-well fracturing. The fractures from one well "push" into the reservoir in directions that complement the fracture geometry of the adjacent well, improving drainage efficiency across the pad.
Um standard coletor de fraturamento com zíper consiste em dois corpos coletores separados conectados por uma seção cruzada com válvulas de isolamento, permitindo que toda a distribuição da bomba seja redirecionada do Poço A para o Poço B abrindo e fechando duas válvulas – uma operação de comutação que leva menos de 60 segundos.
Classificações de pressão do coletor Frac: selecionando a classe certa
A classificação de pressão é a especificação mais crítica para a segurança ao selecionar um coletor de fraturamento . A classificação de pressão insuficiente é a principal causa de falhas catastróficas em coletores, que podem ser fatais e resultar em incidentes de controle de poço. A indústria utiliza um sistema padronizado de classes de pressão alinhado com API 6A e API 16C:
| Classe de Pressão | Pressão de Trabalho (psi) | Pressão de teste (psi) | Aplicação Típica | Formação Comum |
|---|---|---|---|---|
| 10K | 10.000 | 15.000 | Fraturamento convencional, poços rasos | Bacia do Permiano (algumas zonas) |
| 15 mil | 15.000 | 22.500 | Fractura de xisto padrão, perfuração de almofada | Marcellus, Eagle Ford, Haynesville |
| 20K | 20.000 | 30.000 | Ultra-HPHT, poços profundos | Deep Haynesville, SCOOP/PILHA |
Tabela 2: Classes de pressão do coletor de fraturamento padrão com pressões de teste correspondentes e aplicações típicas de formação. Todos os componentes que contêm pressão do coletor de fraturamento devem ser testados hidrostaticamente para 1,5x a pressão de trabalho antes da implantação, de acordo com os requisitos da API 16C.
O selection of a 15K versus 20K coletor de fraturamento não é apenas uma questão de margem de segurança — tem implicações directas em termos de custos. Um conjunto de manifold com classificação 20K pode custar de 40 a 70% mais do que uma unidade equivalente de 15K devido aos corpos forjados mais pesados, paredes mais espessas, válvulas de especificações mais altas e testes de qualificação de material mais rigorosos necessários. No entanto, usar um coletor de 10K ou 15K em uma formação que requer pressão de tratamento de 18.000 psi cria um risco inaceitável de falha na contenção de pressão.
Materiais e Metalurgia: O que faz um Manifold Frac sobreviver ao serviço abrasivo de alta pressão
Coletor de fraturamento os componentes enfrentam uma combinação única de tensões mecânicas: carga cíclica de alta pressão durante cada estágio, erosão de fluido carregado de propante de alta velocidade (concentrações de areia de 0,5–4 lb/gal em velocidades de 40–80 pés/s), ataque químico de pré-lavagens ácidas e redutores de fricção, e fadiga de repetidos ciclos de pressurização em centenas de estágios por ano.
Materiais de corpo e cabeçalho
O main header body of a coletor de fraturamento é normalmente forjado em aço cromolítico AISI 4130 ou 4140, tratado termicamente até uma resistência mínima ao escoamento de 75.000–100.000 psi (Grau L ou Grau P de acordo com API 6A). A construção forjada é obrigatória – ferro fundido ou fabricações soldadas não podem suportar de forma confiável a carga de fadiga cíclica do serviço de fraturamento. O forjamento elimina os vazios internos e as fraquezas direcionais dos grãos que tornam as peças fundidas suscetíveis a trincas por fadiga.
Para aplicações de serviço ácido (H₂S presente), os materiais devem atender aos requisitos NACE MR0175/ISO 15156, que limitam a dureza máxima a 22 HRC para evitar trincas por tensão por sulfeto. Serviço azedo coletor de fraturamentos use aços carbono de baixa liga com química controlada em vez de ligas de alta resistência, aceitando classificações de pressão mais baixas em troca de resistência ao ácido.
Tecnologias de proteção contra erosão
A erosão do propante é o principal mecanismo de desgaste em coletor de fraturamento corpos, particularmente em junções em T, cotovelos e sedes de válvulas onde a velocidade do fluxo e a turbulência atingem o pico. Três estratégias primárias de mitigação da erosão são empregadas:
- Mangas de desgaste substituíveis: Inserções de metal duro ou aço temperado revestindo o furo interno em zonas de alta erosão. Eles são projetados como peças consumíveis, substituíveis durante a manutenção programada sem substituir todo o corpo do manifold. Uma luva de desgaste padrão tem uma vida útil de 200 a 500 estágios de fraturamento, dependendo da concentração e do tipo de propante.
- Guarnição da válvula de carboneto de tungstênio: Válvulas gaveta e válvulas macho em serviço de fraturamento usam sedes de carboneto de tungstênio e componentes de acabamento com dureza Vickers de 1.500–2.400 HV - muito mais duro do que o propante de areia de quartzo de malha 100 (aproximadamente 800 HV) que flui através deles.
- Otimização da geometria do caminho de fluxo: Modern coletor de fraturamento os projetos usam dinâmica de fluidos computacional (CFD) para otimizar a geometria do furo interno, reduzindo a turbulência nas junções em 20–40% e estendendo o tempo médio entre manutenções relacionadas ao desgaste.
Operações do Frac Manifold: Rig-Up, testes pré-trabalho e execução de estágio
Procedimento operacional adequado para um coletor de fraturamento é tão importante quanto a especificação do equipamento. A maioria das falhas de equipamentos no local é causada por erros de procedimento – testes de pressão inadequados, sequenciamento inadequado de válvulas ou falhas de conexão – e não por defeitos do equipamento.
Protocolo de teste de pressão pré-trabalho
Cada coletor de fraturamento o conjunto deve ser testado quanto à pressão antes de cada trabalho até a pressão de tratamento máxima prevista ou até a pressão nominal de trabalho do coletor, o que for menor. O protocolo padrão envolve:
- Teste de baixa pressão (200–500 psi): Confirma que todas as conexões estão feitas corretamente e que as válvulas estão assentadas. É necessária uma espera de 10 minutos com queda de pressão zero antes de prosseguir.
- Teste de alta pressão (para MAWP ou pressão máxima de tratamento prevista): Um 10-minute hold at full test pressure with no more than 50 psi decay allowed. Any decay greater than this requires immediate investigation and re-test before operations begin.
- Teste de função da válvula: Cada válvula de isolamento é aberta e fechada sob pressão para verificar a operação adequada. Uma válvula que não consegue manter a pressão diferencial é colocada fora de serviço e desviada ou substituída.
- Verificação do ponto de ajuste PRV: O pressure relief valve pop-off pressure is verified against its certification tag. PRVs in frac service should be re-certified every 12 months or 500 operating hours, whichever comes first.
Execução de Estágio: Gerenciamento de Válvula Durante um Trabalho Frac
Durante uma fase de fraturamento, o coletor de fraturamento o operador é responsável por gerenciar as posições das válvulas de entrada e saída em tempo real. O procedimento operacional padrão requer:
- Nunca feche uma válvula a jusante (lado do poço) enquanto as bombas estiverem funcionando: Fechar a saída do poço enquanto as bombas estão em operação cria uma condição de “deadhead” – picos de pressão para a pressão de fechamento da bomba em segundos, potencialmente excedendo o MAWP do coletor. Todas as unidades de bomba devem ser desligadas antes de fechar as válvulas do lado do poço.
- Engate sequencial da bomba: As bombas são ligadas uma de cada vez através de suas válvulas de entrada individuais, permitindo ao operador monitorar a resposta da pressão e confirmar a integridade do coletor antes de adicionar bombas subsequentes.
- Procedimento de comutação do coletor de zíper: Ao alternar entre poços em uma operação de zíper, a válvula do poço receptor é aberta antes que a válvula do poço de tratamento seja fechada — mantendo o fluxo contínuo e evitando eventos de martelo de pressão que aceleram o desgaste da válvula e da conexão.
Tecnologia Frac Manifold de última geração: automação e operação remota
O coletor de fraturamento está passando por uma transformação tecnológica significativa impulsionada pelo impulso da indústria em direção a operações remotas e autônomas em locais de poços – uma tendência acelerada pelos custos trabalhistas, considerações de SMS e a integração de spreads de fraturamento elétrico (e-frac).
Umutomated Valve Control Systems
Próxima geração coletor de fraturamentos integre válvulas acionadas hidraulicamente ou eletricamente controladas a partir da van de tratamento - eliminando a necessidade de pessoal operar válvulas múltiplas manualmente na zona de alta pressão perto da cabeça do poço. Os sistemas de válvulas automatizadas podem executar a sequência de comutação do zíper em menos de 5 segundos, em comparação com 30 a 60 segundos para operação manual, reduzindo o NPT e a flutuação de pressão durante as transições de poço.
Umdvanced control systems include interlock logic that prevents operators from inadvertently creating deadhead conditions — if a command to close a well-side valve is issued while pumps are above a pre-set flow rate threshold, the system alerts the operator and requires confirmation before executing the command.
Matrizes de sensores integrados e manutenção preditiva
Modern coletor de fraturamento Os projetos incorporam sensores ultrassônicos de espessura de parede em zonas de alta erosão, transmitindo dados de desgaste em tempo real para a van de tratamento. Quando a espessura da parede em um local monitorado cai abaixo de um limite predefinido (normalmente 80% da espessura original do projeto), o sistema sinaliza o componente para inspeção ou substituição na próxima janela de manutenção programada – antes que ocorra uma falha.
Umcoustic emission sensors can detect micro-cracking in manifold bodies before cracks propagate to a through-wall condition, providing early warning of fatigue damage that visual inspection would miss. Industry data indicates that predictive maintenance programs based on continuous sensor monitoring can extend average coletor de fraturamento vida útil em 20–35% e reduzir falhas não planejadas de equipamentos em mais de 60%.
Inspeção e manutenção do coletor Frac: o que os padrões da indústria exigem
Coletor de fraturamento os requisitos de inspeção e manutenção são regidos pela API RP 7L, API 16C e programas de controle de qualidade específicos do operador. As consequências da falha do coletor – liberação de fluido de alta pressão, potencial ignição e ferimentos pessoais – tornam a conformidade inegociável.
- Inspeção visual pós-trabalho: Umfter each frac job, all external surfaces, connection points, valve stems, and pressure gauges are visually inspected for leaks, mechanical damage, erosion grooves, and corrosion. Any fitting showing visible erosion at the OD is removed from service for dimensional inspection.
- Teste de espessura ultrassônico (UT): A espessura mínima da parede é medida em todas as zonas de alta erosão (junções em T, cotovelos, corpos de válvulas) usando medidores ultrassônicos calibrados. Medições abaixo da espessura mínima calculada da parede (conforme ASME B31.3 ou API 6A) exigem remoção imediata de serviço.
- Inspeção de partículas magnéticas (MPI) ou teste de corante penetrante (DPT): Realizado em zonas de solda, conexões roscadas e áreas de erosão observada para detectar trincas superficiais. MPI é preferido para materiais magnéticos; DPT é usado em ligas não magnéticas.
- Teste hidrostático de recertificação completa: Necessário anualmente ou após qualquer reparo, a 1,5× pressão de trabalho por um período mínimo de 10 minutos. Os registros de recertificação devem ser rastreáveis até o número de série específico do manifold e mantidos durante a vida útil do equipamento.
- Reconstrução e substituição de válvula: As válvulas gaveta em serviço de manifold de fraturamento normalmente exigem a substituição da sede e da vedação após 150–300 ciclos de operação (abertura/fechamento sob pressão). A manutenção adiada da válvula é a principal causa de vazamentos em válvulas em serviço em coletor de fraturamentos .
Perguntas frequentes: Manifolds Frac
Q1: Qual é a diferença entre um coletor de fraturamento e um ferro de tratamento?
Um coletor de fraturamento é o centro de distribuição central que agrega os fluxos das bombas e os encaminha para conexões de poços individuais. "Tratamento de ferro" refere-se aos segmentos de tubo de alta pressão, uniões de martelo e cotovelos que conectam a saída do coletor à cabeça do poço. O coletor é um conjunto fixo montado em um skid ou reboque; o tratamento do ferro é a tubulação montada em campo entre o coletor e a cabeça do poço que é configurada de forma diferente para cada trabalho. Ambos devem ser classificados para a mesma pressão de trabalho, mas desempenham funções fundamentalmente diferentes no caminho do fluxo.
Q2: Quantos caminhões-bomba um coletor de fraturamento pode suportar?
Padrão coletor de fraturamentos são projetados com 8–24 portas de entrada. Uma completação típica de grande plataforma na Bacia do Permiano usa de 18 a 24 unidades de bomba, exigindo um coletor com pelo menos esse número de conexões de entrada. Cada porta de entrada suporta a vazão nominal total de um caminhão bomba — normalmente 25–50 bpm por unidade na pressão operacional. O furo principal do coletor deve ser dimensionado de modo que o pico de fluxo total (soma de todas as bombas ativas) não produza velocidade do fluido superior a 30–40 pés/s, que é o limite de erosão para aço sob fluxo carregado de propante.
Q3: O que é um "míssil" na terminologia do coletor de fraturamento?
Um "missile" (sometimes called a "frac missile" or "missile manifold") is an older, simpler style of coletor de fraturamento consistindo em um único corpo de coletor alongado com múltiplas portas de entrada e saída, mas com controle mínimo de válvula integrado. O nome vem da forma cilíndrica dos primeiros designs. Os sistemas múltiplos modernos substituíram amplamente os mísseis em operações de xisto com alto número de estágios devido à capacidade superior de controle de fluxo, mas os mísseis continuam em uso para operações de fraturamento convencionais mais simples, onde a minimização de custos é o principal fator.
Q4: Como um coletor de fraturamento lida com o aumento de pressão quando uma bomba é adicionada ou removida?
Quando uma bomba é adicionada ao spread, sua válvula de saída no coletor de fraturamento é aberta lentamente - não aberta - enquanto a bomba é levada à pressão de linha antes de ser conectada ao coletor. Este procedimento de “conexão suave”, que leva de 10 a 30 segundos, evita um evento de golpe hidráulico que ocorreria se uma bomba de alta pressão fosse repentinamente conectada a um coletor com pressão diferente. Os modernos sistemas de coletores automatizados incluem lógica de equalização de pressão da válvula de entrada: a válvula não abrirá totalmente até que o diferencial de pressão caia abaixo de 500 psi, garantindo uma transição de pressão suave.
Q5: Quais certificações um coletor de fraturamento deve ter?
Um properly certified coletor de fraturamento deve levar documentação para: conformidade com a classificação de pressão API 6A ou API 16C para todos os componentes que contêm pressão; relatórios de teste de materiais (MTRs) rastreando todas as peças que contêm pressão até seu calor e números de lote; certificado de teste hidrostático assinado por inspetor qualificado; certificados de teste de desempenho de válvula; e, quando aplicável, documentação de conformidade NACE MR0175 para serviço ácido. Alguns operadores exigem adicionalmente a inspeção de equipamentos de terceiros (TPEI) por um organismo de inspeção reconhecido antes da implantação em seus locais.
Q6: Qual a diferença entre um coletor de fraturamento e um coletor de produção?
Embora ambos sejam sistemas de distribuição de fluidos, um coletor de fraturamento e um coletor de produção são fundamentalmente diferentes em requisitos de design e serviço. Um coletor de fraturamento é um sistema temporário de alta pressão (10.000–20.000 psi) projetado para serviço de bomba cíclica de curta duração com fluidos carregados de propante abrasivos. Um coletor de produção é um sistema permanente de baixa pressão (normalmente 1.000–5.000 psi) projetado para fluxo contínuo em estado estacionário de hidrocarbonetos produzidos. Os coletores de produção priorizam a resistência à corrosão e a vedação de longo prazo; coletor de fraturamentos priorize a classificação de pressão, a resistência à erosão e a rápida reconfiguração do campo.
Conclusão: O Frac Manifold é a espinha dorsal de todas as operações modernas de completação
Um coletor de fraturamento é muito mais do que um pedaço passivo de tubo — é o centro de comando hidráulico de uma área de fraturamento hidráulico, e sua especificação, manutenção e operação determinam diretamente a eficiência do trabalho, a segurança do pessoal e a qualidade da conclusão. Selecionar o tipo correto de manifold (poço único, zíper ou combinado), classe de pressão (10K, 15K ou 20K) e especificação de material para sua formação e condições operacionais é uma decisão técnica com grandes consequências em termos de custo e segurança.
O data makes a compelling case for investing in high-quality coletor de fraturamento equipamentos: os manifolds com zíper reduzem a conclusão do NPT em 30–40%, os sistemas de válvulas automatizadas reduzem os incidentes relacionados aos manifolds em mais de 60% e os programas de manutenção preditiva prolongam a vida útil do equipamento em 20–35%. À medida que a indústria continua a impulsionar contagens de bombas mais altas, pressões de tratamento mais altas e operações simultâneas de múltiplos poços, o coletor de fraturamento só se tornará mais central - e mais exigente tecnicamente - na pilha de equipamentos de completação.
