No mundo intrincado dos sistemas de tubulação, a seleção da válvula correta é fundamental para eficiência, segurança e custo-efetividade. Dois cavalos de trabalho dominam as aplicações industriais: o válvula de porta e a válvula de esfera. Enquanto ambos servem ao objetivo fundamental de parar ou permitir o fluxo, seu projeto, operação e casos de uso ideal diferem significativamente.
1. Design e mecanismo: a distinção central

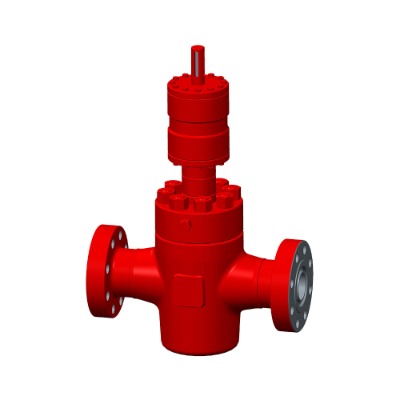

Válvula de porta: Esta válvula opera em um princípio simples de movimento linear. Um "portão" sólido, em forma de cunha ou com face paralela se move perpendicularmente para o caminho do fluxo. Transformar a roda de mão levanta ou abaixa esse portão para dentro ou fora do caminho do fluido. Quando totalmente aberto, o portão se retrai completamente no capô, oferecendo uma abertura direta e inteira que minimiza a queda de pressão.
Válvula de esfera: como o nome indica, essa válvula utiliza uma bola esférica com um orifício (furo) através do centro. Girar a bola 90 graus através de uma alavanca ou operador de engrenagem alinha o furo com o tubo para o fluxo ou posiciona o lado sólido da bola perpendicularmente para bloquear o fluxo.
2. Função: Isolamento vs. controle (e isolamento)
Válvula de porta: principalmente para isolamento. As válvulas de portão são projetadas para serem totalmente abertas ou totalmente fechadas. Sua operação lenta minimiza o martelo de água. As válvulas de portão se destacam em aplicações que requerem queda de pressão mínima quando aberto e desligado positivo quando fechado, principalmente com fluidos ou lamas viscosas, onde o portão deslizante pode cortar depósitos. Eles não são adequados para limitar ou regulamentar o fluxo. A abertura parcial causa vibração, desgaste rápido do portão e assentos e possíveis danos ao corpo da válvula.
Válvula de esfera: excelente isolamento e limitação limitada. As válvulas de esfera fornecem um desligamento positivo e com o tiro de bolhas com uma reviravolta simples de 90 graus, tornando-os ideais para isolamento rápido. Seu design geralmente permite alguma capacidade de limitação, embora não seja a função principal deles e possa causar erosão dos assentos macios ao longo do tempo, especialmente com fluxos de alta velocidade. Eles oferecem vedação confiável em aplicações de baixa e alta pressão.
3. Operação e velocidade
Válvula de porta: operação lenta. Abrir ou fechar uma válvula de portão requer várias voltas da roda de mão (geralmente várias rotações). Essa operação lenta é benéfica para prevenir o martelo de água, mas é impraticável onde o desligamento rápido é crítico.
Válvula de esfera: operação rápida. A operação de válvulas de esferas de válvulas de esfera permite uma abertura e fechamento extremamente rápidos, tornando-os ideais para aplicações de desligamento de emergência.
4. Características de fluxo e queda de pressão
Válvula de porta: queda de pressão mínima (quando totalmente aberta). O projeto de esbelto de uma válvula de porta significa que, quando totalmente retraído, o caminho do fluxo é praticamente irrestrito, resultando em perda de pressão muito baixa-uma vantagem fundamental em tubulações longas ou sistemas onde a eficiência energética é crítica.
Válvula de esfera: Bore Geralmente Completo ou Bore Reduzido. As válvulas de esfera estão disponíveis como "porta cheia" (diâmetro do furo corresponde ao ID do tubo) ou "porta reduzida" (diâmetro menor que o ID do tubo). As válvulas de bola de porta full oferecem queda de pressão semelhante a uma válvula de portão. As versões de portas reduzidas introduzem uma queda de pressão mais alta, mas são menores e mais baratas.
5. Selagem e manutenção
Válvula de porta: a vedação depende da ação de cunhagem do portão contra os assentos. Embora eficazes quando novos, o movimento deslizante pode levar ao desgaste ao longo do tempo, potencialmente comprometendo o selo. A reembalação do selo do caule é uma manutenção comum. Os projetos de haste crescentes fornecem um indicador visual da posição da válvula.
Válvula de esfera: a vedação é alcançada pela bola que pressiona os assentos resilientes (geralmente PTFE). Esse design oferece excelente desligamento e tiro de bolhas. Os assentos podem usar, especialmente se usados para acelerar, mas geralmente são substituíveis. As vedações do caule também requerem manutenção ocasional.
6. Aplicações típicas: onde cada um brilha
Válvula de porta:
Redes de distribuição de água (linhas principais, descarga da bomba)
Usinas de energia (serviço a vapor, água de alimentação)
Petróleo e gás (isolamento em linhas de petróleo, fluidos viscosos)
Aplicações de chorume e sólidos
Aplicações que requerem penteado total e queda de baixa pressão
Válvula de esfera:
Indústrias de processo que exigem desligamento rápido (químico, petroquímico)
Linhas de gás combustível
Isolamento do instrumento
Sistemas de água de resfriamento
Funções de ativação/off em hvac
Aplicações que requerem vedação hermética
A válvula da porta permanece indispensável para aplicações que exigem restrição mínima de fluxo e isolamento robusto em posições totalmente abertas ou fechadas, especialmente com fluidos desafiadores. As válvulas de esferas oferecem velocidade incomparável e confiabilidade de vedação para as tarefas on/off. Compreendendo essas diferenças centrais-o movimento linear versus o quarto turno, o design de furo completo versus o mecanismo de vedação e seus respectivos pontos fortes em isolamento versus velocidade-capacita os profissionais a selecionar a válvula ideal, garantindo integridade do sistema, segurança e desempenho de longo prazo.
